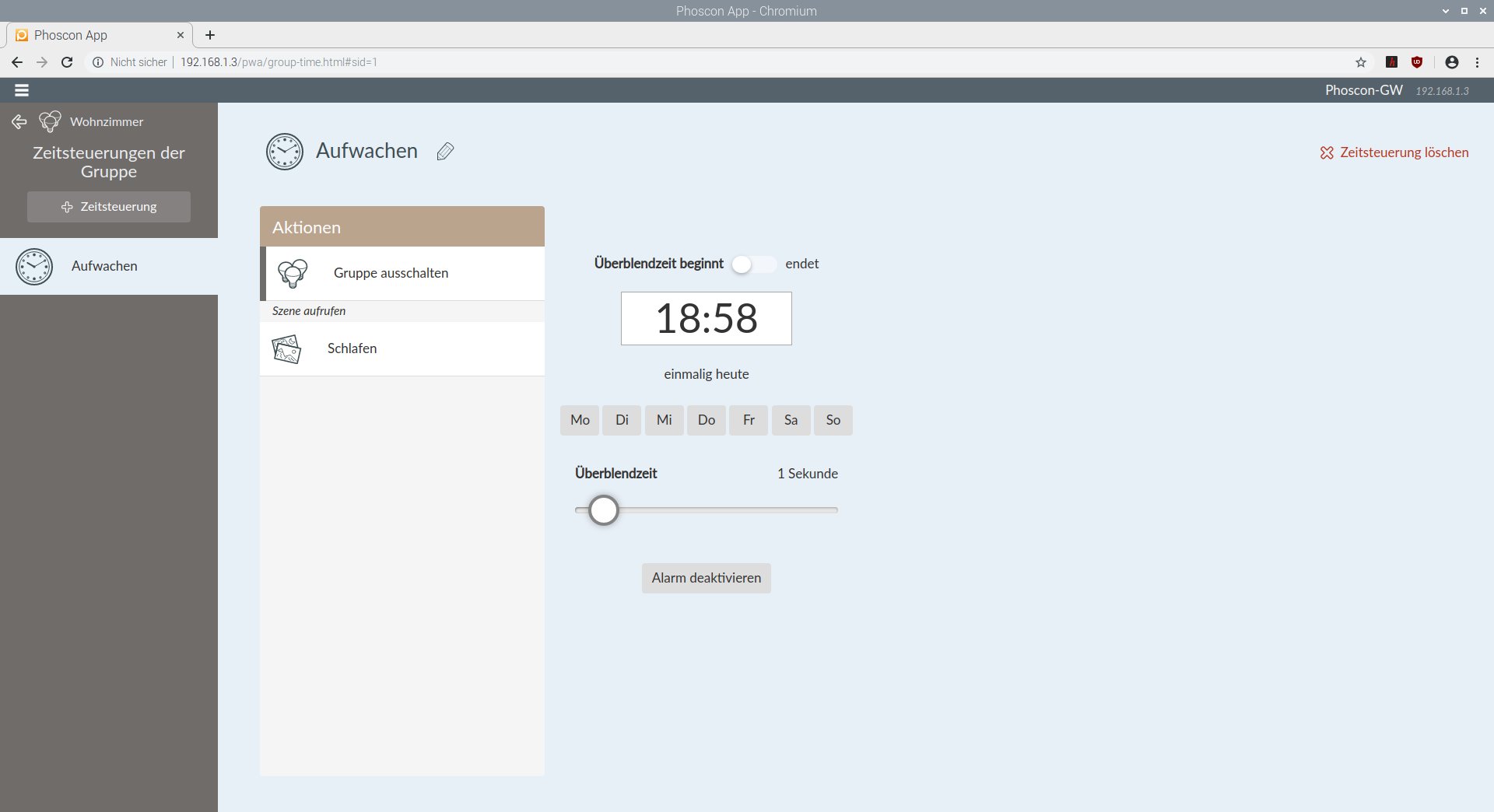

Abbildung 5: Die Zeitsteuerung sorgt für ein definiertes Ein- und Ausschalten der Leuchten.

Schalter und Sensoren

Bei Bedarf integrieren Sie auch Schalter und Sensoren in das Zigbee-Netz und steuern so die im Haus verteilten Leuchten auch manuell oder mithilfe von Bewegungssensoren. Das RaspBee-Modul unterstützt dabei Schalter und Sensoren aller namhaften Hersteller, deren Leuchten mit den Geräten von Dresden Elektronik kooperieren.

Dabei nehmen Sie die Konfiguration von Helligkeits- und Bewegungssensoren über die Schaltfläche Sensorsteuerung im Gruppenfenster vor, während Sie angeschlossene intelligente Schalter über den Button Schaltereditor einbinden. Die Dialoge entsprechen größtenteils denen des Szeneneditors und der Zeitsteuerung, sodass kein weiterer Einarbeitungsaufwand anfällt.

Fernweh

Das vom Hersteller des RaspBee-Moduls modifizierte Raspbian gestattet es Ihnen, die Konfiguration des Zigbee-Netzwerks bequem von jedem Rechner in Ihrem Heimnetz aus vorzunehmen. Dazu startet die Software bei jedem Hochfahren des Mini-Rechners automatisch einen VNC-Server, der sich sofort oben rechts in das System-Tray von Raspbian minimiert. Der VNC-Server bleibt permanent aktiv und öffnet ein Fenster mit Informationen zum laufenden Dienst, sobald Sie auf das dazugehörige Icon klicken. Dabei zeigt der Dialog auch die IP-Adresse des Systems an (Abbildung 6).

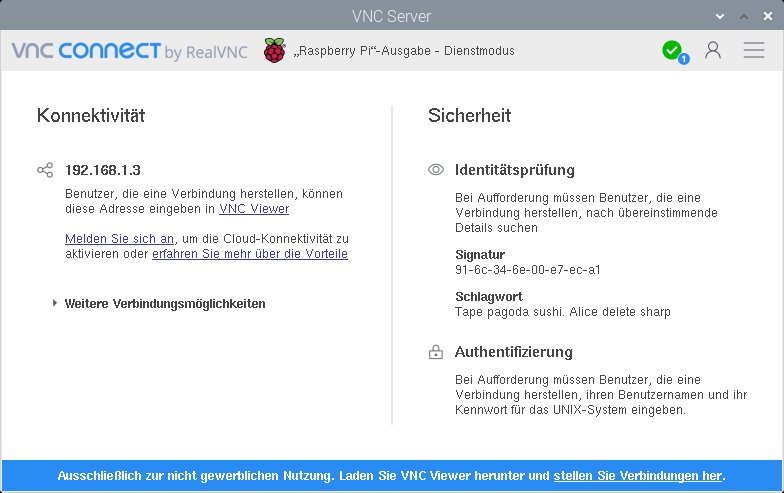

Abbildung 6: Mithilfe des VNC-Servers können Sie Ihr Zigbee-Netz auch fernsteuern.

Für den Zugriff auf den Server benötigen Sie auf den Steuercomputern noch einen VNC-Viewer. Laden Sie dazu auf einem Rechner in Ihrem Heimnetz den RealVNC-Viewer [5] herunter, der von demselben Entwickler stammt wie der auf dem Raspberry Pi laufende Server. Nach dem Herunterladen gewähren Sie dem Binärpaket mithilfe des Befehls chmod +x Dateiname Ausführungsrechte. Anschließend rufen Sie die Binärdatei auf.

Nach dem Bestätigen der Lizenzbedingungen geben Sie die IP-Adresse des Servers in der erscheinenden Adresszeile ein. Der Server fragt anschließend die Authentifizierungsdaten ab. Dabei müssen Sie die Authentifizierungsdaten des Raspbian-Systems eingeben, nicht jene des Phoscon-Gateways. Danach öffnet der VNC-Viewer auf der Workstation ein Fenster mit dem Bildschirminhalt des Raspberry Pi. Darin lässt sich das RasPi-System dann aus der Ferne steuern und – über die Konfigurationssoftware – damit auch das Smart Home.

Fazit

Mit dem RaspBee-Modul bietet Dresden Elektronik ein rundherum überzeugendes Zigbee-Gateway für den Raspberry Pi an. Das System funktioniert dank des vorkonfigurierten Raspbian-Abbilds und der mitgelieferten Software ohne umständliche manuelle Installationsorgien aus dem Stand und gestattet es, Zigbee-Geräte verschiedener Hersteller dank integrierter Profile sofort in Betrieb zu nehmen.

Die Konfigurationsmöglichkeiten passt das System dabei automatisch den technischen Voraussetzungen der Leuchten, Sensoren und Schalter an. In Sachen Fernsteuerung erfinden die Entwickler des Systems das Rad nicht neu, sondern greifen auf das bewährte VNC-Protokoll zurück. Mit dem RaspBee-Modul erhalten Sie eine rundum gelungene Hard- und Software-Kombination, mit der Sie für wenig Geld eine herstellerunabhängige Smart-Home-Lösung aufbauen.
