Aktuelle Hardware im Kurztest

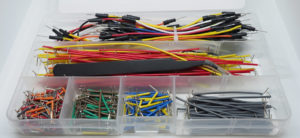

Mit Drahtbrücken von WayinTop setzen Sie schnell Schaltungen zusammen.

Wer gibt schon 14 Euro für etwas vorgebogenen Draht aus? Bastler natürlich! Obwohl der Preis überteuert erscheint, sparen die passend zum Rasterabstand eines Breadboards vorgefertigten Drahtbrücken viel Zeit und sind ihr Geld wert. Bei der Auswahl ist aber etwas Vorsicht geboten, denn Preis und Qualität passen nicht immer zusammen. Von der Sortierung her sollten die kurzen und mittleren Längen ohne Lücke vorhanden sein, denn lange Drahtbrücken stellen Sie mit vertretbarem Aufwand leichter selbst her als die kurzen Exemplare.

Das Sortiment von WayinTop (WayinTop Breadboard Steckbrücken Drahtbrücken Jumper Wires Set) enthält zusätzlich klassische Jumper. Die wanderten allerdings wegen ihres unangenehmen Geruchs sofort in den Müll. Die Drahtbrücken selbst sind von guter Qualität und haben genau die richtige Dicke. Die mitgelieferte Pinzette allein ist schon einen Großteil des Preises wert. Wenn sie nicht gerade am Lötarbeitsplatz hilft, leistet sie beim Stecken von Drähten und Bauteilen gute Dienste.

Ein Wermutstropfen bleibt bei den praktischen Drahtbrücken aber immer: Jede Länge gibt es nur in einer Farbe. Einerseits ist das praktisch, denn der Griff geht dann automatisch zum richtigen Draht mit der passenden Länge. Andererseits erschwert diese Tatsache den Aufbau farblich gekennzeichneter Schaltungen (etwa Rot für Spannung und Schwarz für Masse).

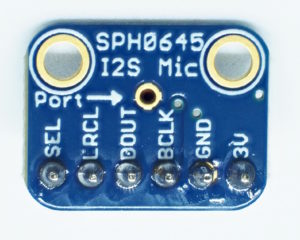

Das I²S-Mikrofon-Breakout von Adafruit weist kleine Schwächen auf.

Wer ein kleines und kompaktes Mikrofon für eigene Schaltungen braucht, greift zu Adafruits I²S-Mikrofon-Breakout. Wichtig beim Löten: Die Platine kommt im “Käfermodus” zum Einsatz; die Bauteile zeigen also nach unten, und der Mikrofoneingang (mit Port bezeichnet) ist frei zu sehen.

Das Mikrofon nimmt einen Kanal auf. Für Stereosignale kombinieren Sie zwei Exemplare. Die Verkabelung und eine Anleitung für die Installation der Software finden Sie im zum Produkt gehörenden Tutorial. Der Chip benötigt ein spezielles Kernel-Modul, aber dank Skript läuft die Installation automatisch ab, sofern Sie der Anleitung akribisch folgen. Vor dem Ausführen steht sicherheitshalber noch ein komplettes Update des Systems an, wenn – wie beim Schreiben dieses Artikels – die Foundation einen Wechsel des Kernels vollzieht.

Der I²S-Standard (Inter-IC Sound) beschreibt ein digitales Protokoll, das die Daten in einem Format sendet, das Sie direkt mit der Standardanwendung Arecord als WAV-Datei speichern oder mit eigener Analyse-Software weiterverarbeiten.

Zur Abwertung der Hardware führt die schlechte Qualität der Aufnahme. Das Problem liegt dabei im Aussteuern. Die Anleitung beschreibt zwar das Einrichten einer Pegelregelung per Software, aber selbst optimal ausgesteuert sind die Aufnahmen viel zu leise, wenn Sie nicht direkt ins Mikro brüllen.

Für Adafruit gibt es keinen Distributor in Deutschland, der das komplette Programm führt. Bei Amazon oder Ebay kann man gelegentlich Treffer landen, eine gute Alternative ist (noch) Pimoroni in England.

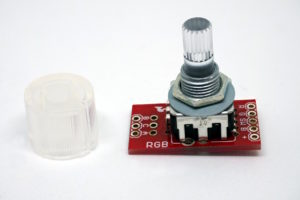

Der selbstleuchtende Drehregler von Sparkfun liefert ein visuelles Feedback.

Sogenannte Rotary-Encoder (Drehregler, nicht zu verwechseln mit Drehpotentiometern) erlauben dem Anwender das einfache Steuern von Anwendungen. Normalerweise fungieren die Regler zusätzlich noch als Druckknopf. Beide Funktionen unterstützt der Kernel durch passende Overlays.

Das Exemplar von Sparkfun integriert in den Schaft des Encoders zusätzlich eine RGB-LED und erlaubt so ohne weitere Bauteile auch ein Feedback an den User. Zum Ansteuern benötigen Sie neben den zwei üblichen Pins noch drei Pins für die RGB-LED. Die einzelnen Farben nutzen dabei eine gemeinsame Anode. Beispielcode zum Ansteuern finden Sie online.

Passend zum Bauteil vertreibt Sparkfun ein Breakout und einen transparenten Knopf aus Plastik, der perfekt auf den Schaft passt. Bei der Montage des Encoders auf das Breakout sollten Sie etwas Vorsicht walten lassen: Das kleine Board ist für zwei verschiedene Encoder ausgelegt, wobei nur eine Seite für den RGB-Encoder passt.

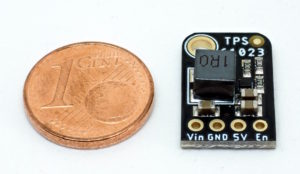

Der Step-Up-Regler Mini-Boost macht externe Stromquellen fit für den RasPi.

Mobile Projekte mit einem Arduino oder Pi Zero benötigen 5 Volt Spannung. Gängige Batterien und Akkus liefern jedoch nur einen Bruchteil davon, und das je nach Ladestand nicht immer stabil. Powerbanks schaffen da keine optimale Abhilfe, denn Sie sind klobig und schalten sich in manchen Fällen ab, wenn sie keinen Verbraucher wahrnehmen – selbst ein aktiver Pi Zero zieht da manchmal zu wenig.

Für den Einsatzzweck ideal sind Aufwärtsregler – solche Step-Up-Regler laufen auch unter dem Namen Boost-Converter. Mit dem Mini-Boost bringt Adafruit ein besonders kleines Exemplar fertig auf einem Breakout auf den Markt, das auf einer Platine nicht mehr Platz belegt als unbedingt nötig. Auf der Eingangsseite nimmt das Bauteil 2 bis 5 Volt entgegen, auf der Ausgangsseite liefert es 5,2 Volt. Damit bleiben Sie selbst bei möglichen Spannungsverlusten auf dem Kabel auf der sicheren Seite.

Die Eingangsspannung eignet sich perfekt für normale Batterien, LiPo- und Lithium-Ionen-Akkus. Abhängig von der Eingangsspannung ist der maximale Ausgangsstrom begrenzt, für die üblichen Akkus liegt er bei etwa 1000 mA. Die Effizienz beträgt im niederen Lastbereich 88 Prozent, bei hoher Stromentnahme fällt sie auf 78 Prozent. Ein Enable-Pin rundet die ganze Sache ab. Mit Masse verbunden, schaltet das Breakout dann den Strom komplett ab. Weitere Details zu dem Chip gibt die Produktseite unter https://adafru.it/4654.
