Lötplatinen mit KiCad gestalten (Seite 2)

Abbildung 6: Standardbauteile wählen Sie im Symbolauswahl-Dialog durch Tippen eines einzigen Buchstabens aus.

Oft gebrauchte Bauteile wie Widerstände oder Kondensatoren führt KiCad unter R oder C, also unter den in der Elektronik gängigen englischen Anfangsbuchstaben. Zur Auswahl eines Kondensators tippen Sie c: Dann erscheint oben in der Liste der Unpolarized capacitor (ungepolter Kondensator). Ein Druck auf die Eingabetaste schließt den Dialog. Via Maus bewegen Sie nun den Kondensator und platzieren ihn per Mausklick im Schaltplan.

Führen Sie dann den Mauszeiger über das Kondensator-Symbol und drücken Sie [V] (value), um den Kapazitätswert zu setzen. Sie brauchen dabei nicht zu klicken; das Programm gibt keine optische Rückmeldung, sondern öffnet unmittelbar den Dialog Feld Wert editieren. Laut einem online verfügbaren Rechenskript für das IC LM3404 [5] ist der richtige Wert 1 µF.

Von links betrachtet ist nun der Widerstand zwischen Pin 6 und 8 am IC an der Reihe: Drücken Sie [A]+ und tippen Sie r für Resistor. Sie können bereits jetzt, solange der Widerstand noch beweglich am Mauszeiger hängt, [V]+ drücken und den vom Online-Rechner genannten Wert 133 Ohm eingeben. Auch Rotation ([R]+) oder eine Spiegelung an der X- oder Y-Achse ([X]+/[Y]) führen Sie gegebenenfalls schon vor dem Platzieren des Bauteils durch.

Marke Eigenbau

Allerdings fehlt der KiCad-Bibliothek das IC LM3404. Doch ein IC-Symbol besteht lediglich aus einem Rechteck mit an den Rändern platzierten Pins. KiCad bringt einen Symbolbibliothekseditor mit, also ein auf Schaltbildsymbole zugeschnittenes Zeichenprogramm. Das zweite Icon von links in der Werkzeug-Symbolleiste startet ihn (Abbildung 7).

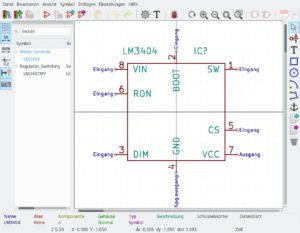

Abbildung 7: Das Zeichnen eines Rechtecks und Platzieren von acht Pins genügt, um der KiCad-Symbolbibliothek das nicht mitgelieferte IC LM3404 hinzuzufügen.

Dort legen Sie mit dem linken oberen Button Neue Bibliothek erstellen eine neue Bibliothek an, denn die vom Paketmanager installierten liegen in Verzeichnissen ohne Benutzerschreibrechte. KiCad fragt nach dem Speicherort und ob die neue Bibliothek global oder nur in diesem Projekt verfügbar sein soll.

Klicken Sie dann auf das Icon Neues Bauteil erstellen (viertes von rechts). Im ersten Dialogfeld geben Sie den Symbolnamen ein. Der Voreingestellte Referenzbezeichner gibt den Buchstaben für die durchnummerierten Bezeichner (R1, R2 und so weiter) vor. Geben Sie hier IC ein. Ansonsten behalten Sie die Voreinstellungen bei. Im nächsten Dialog suchen Sie nach dem Namen der eben erstellten Bibliothek. Dann erscheint das neue Bauteil zwar im Editor, besteht aber nur aus der Typenbezeichnung und der darüberliegenden Referenz IC?.

Skalieren Sie zunächst die Anzeige mit dem Mausrad etwas kleiner und wählen Sie in der Leiste rechts das Rechteck-Werkzeug. Verschieben Sie dann den Mauszeiger in die Mitte des Koordinatenkreuzes – er lässt sich mit den Pfeiltasten um eine Rastereinheit verschieben. Bewegen Sie ihn achtmal nach oben und achtmal nach links und drücken Sie dann [Eingabe]+, was einem Mausklick entspricht. Dann geht es 16-mal nach unten und nach rechts; [Eingabe] fixiert das Rechteck endgültig.

Wählen Sie nun das Pin-Werkzeug (zweites von oben) und klicken Sie auf den rechten oberen Bereich des Rechtecks, um Pin 1 hinzuzufügen. Im sich öffnenden Dialog Pin Eigenschaften setzen Sie den Pinnamen laut Schaltbild (SW) und die Pinnummer 1. Mit Ausrichtung ist jene zum Gehäuse hin gemeint, in unserem Fall also Links. Der Kreis in der Pin-Vorschau rechts unten zeigt die Position, an der Leitungen am Pin andocken.

Wenn Sie sich mit dem Datenblatt des ICs beschäftigt haben, wissen Sie vermutlich, ob für den Elektrischen Typ des Pins Eingang, Ausgang, Spg. Eingang (Spannungseingang) oder Spg. Ausgang zutrifft. Für das Zeichnen des Schaltbilds spielt diese Zuordnung keine Rolle – sie greift erst dann, wenn Sie später mit dem Electrical Rules Checker aus dem Menü Inspektion Ihre Schaltung automatisch auf Plausibilität prüfen möchten.

Nach einem Klick auf OK hängt der Pin beweglich am Mauszeiger. Platzieren Sie ihn rechts oben und fügen Sie dann alle weiteren Pins des ICs ein. Die Werte lassen sich noch nachträglich verändern, indem Sie den Mauszeiger darüber bewegen und [E]+ drücken. Mit [M] verschieben Sie auch hier Elemente, wie die übereinanderliegende Typenbezeichnung LM3404 und die Annotationsreferenz IC?, die Sie am besten beide außerhalb des Rechtecks positionieren.

Wenn Sie den Mauszeiger über sich überlagernde Elemente führen und eine Taste zum Editieren drücken, fragt die Software in einem Popup-Fenster, welches Sie meinen. Sie treffen die Auswahl per Mausklick oder mit den Pfeiltasten. Abbildung 7 zeigt das fertige IC, das von den Pins her der Darstellung im angesprochenen Online-Rechner entspricht.

Drücken Sie [Strg]+[S] zum Speichern und beenden Sie den Symbolbibliothekseditor. Um das neue Bauteil in den Schaltplan einzufügen, drücken Sie [A] und suchen im Symbolauswahl-Dialog nach LM3404.

Strippen ziehen

Platzieren Sie nun die Spannungsversorgung +36V, indem Sie nach einem Druck auf [A] nach power 36 suchen. Alternativ wählen Sie in der rechten Symbolleiste das Icon des Masse-Symbols, worauf sich der Dialog Symbolauswahl mit der vorausgewählten Kategorie Power öffnet. Das Masse-Symbol finden Sie in der Symbolauswahl per Suchtext GND.
