3,2-Zoll-Monitor von Joy-it im Test

© Computec Media GmbH

Knirps

Anzela Minosi

Der 3,2 Zoll kleine Monitor von Joy-it, zusammen mit dem RasPi kaum größer als eine Packung Zündhölzer, bietet eine interessante Alternative zu einer reinen Headless-Konfiguration. Er erleichtert das Überwachen des Boot-Vorgangs und das Verfolgen von Ausgaben, die nur ein Paar Zeichen oder Zeilen umfassen.

Manchmal kann ein kleiner Bildschirm am RasPi nützlich sein: etwa um zu wissen, was sich beim Booten so alles abspielt, oder für eine kompakte Appliance. Idealerweise lässt sich ein solches Display ohne Kabel direkt ans Board anschließen, so wie der 3,2-Zoll-Monitor von Joy-it [1].

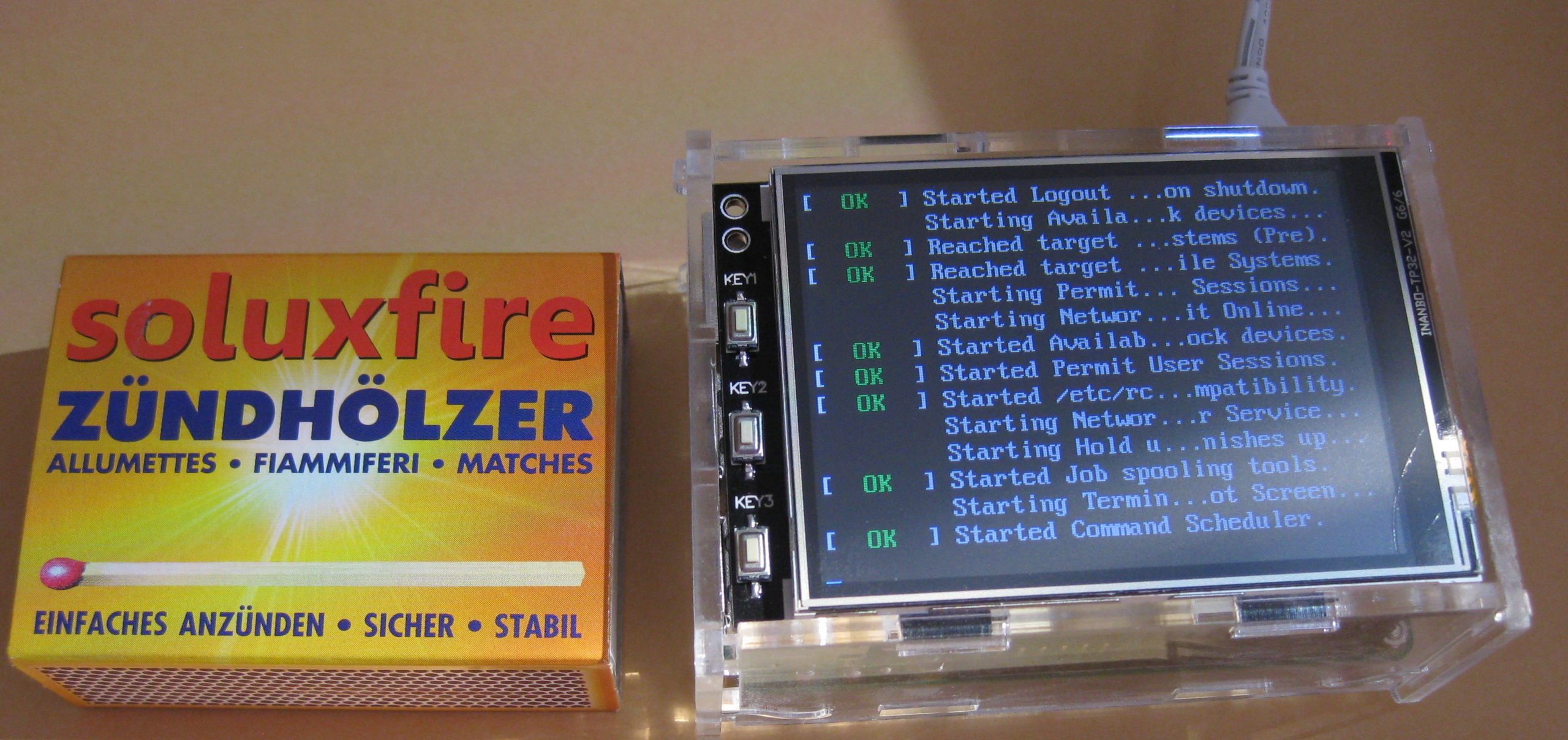

In etwa genauso breit beziehungsweise lang wie der RasPi, ist das TFT-Display keinen halben Zentimeter hoch, sodass das Gesamtpaket kaum mehr Platz braucht als eine Headless-Konfiguration. Am linken Rand des Monitors befinden sich drei programmierbare Knöpfe. Das Display weist eine Auflösung von 320 x 240 Pixeln bei 16 Bit Farbtiefe auf. Sie stecken es auf den GPIO-Port eines Raspberry Pi 2 oder 3.

Bezugsquellen

Das 3,2-Zoll-Display von Joy-it gibt es sowohl bei Reichelt [14] als auch bei Conrad [15] für knapp 30 Euro zu kaufen. Die Händler ELV [16] und Conrad [17] bieten zudem für etwa 9 Euro ein Gehäuse an, in das sowohl der RasPi als auch der Monitor passen.

Installation

Es gibt zwei Wege, um das Display am RasPi zum Laufen zu bringen. Der erste Weg, die manuelle Installation, eignet sich für erfahrene Anwender und hat den Vorteil, dass er mit jeder Distribution für den RasPi funktioniert. Dazu kopieren Sie das Image des Betriebssystems zunächst mit Dd oder Etcher auf eine SD-Karte (Listing 1). Anschließend verbinden Sie den RasPi mit einem Monitor, der keine Treiber braucht, und booten ihn von der SD-Card.

Listing 1



$ dd if=Pfad/zum/Image.img of=Gerätename progress=status; sync

Den benötigten Display-Treiber schlägt der Raspberry Pi in der Konfigurationsdatei /boot/config.txt nach, weshalb Sie hier einen entsprechenden Eintrag ergänzen (Listing 2). Weiter geht es mit der Datei /boot/cmdline, wo Sie am Ende der ersten Zeile den Wert fbcon=map:10 anfügen.

Listing 2



dtparam=spi=on
dtoverlay=joy-IT-Display-Driver-32b-overlay:rotate=270,swapxy=1

Darüber hinaus muss der RasPi wissen, über welchen Kanal er das Bild ausgeben soll. Dazu ändern Sie den fraglichen Gerätenamen in /dev/fb1, damit die Ausgabe am GPIO-Port erfolgt (Listing 3). Den Touchscreen des Joy-it-Displays kalibrieren Sie ebenfalls mithilfe einer Textdatei (Listing 4). Der Speicherort der Dateien aus Listing 3 und Listing 4 hängt vom Betriebssystem ab; üblicherweise handelt es sich um das Verzeichnis /usr/share/X11/xorg.conf.d/ oder /etc/X11/xorg.conf.d/.

Listing 3



# fbturbo.conf
Section "Device"
  Identifier "Allwinner A10/A13 FBDEV"
  Driver     "fbturbo"
  Option     "fbdev" "/dev/fb1"
  Option     "SwapbuffersWait" "true"
EndSection

Listing 4



# calibration.conf
Section "InputClass"
  Identifier   "calibration"
  MatchProduct "ADS7846 Touchscreen"
  Option       "Calibration" "160 3723 3896 181"
  Option       "SwapAxes" "1"
  Option "TransformationMatrix" "1 0 0 0 - 1 1 0 0 1"
EndSection

Nun wechseln Sie ins Verzeichnis /tmp/ und laden die Treiber herunter (Listing 5). Das Tool Raspi-config erlaubt eine Einstellung, um ohne Login direkt in die grafische Oberfläche zu starten [2]. Dazu springen Sie unter Boot Options | B4 Desktop Autologin per Tabulator zu OK und bestätigen die Einstellung mit der Eingabetaste. Anschließend landen Sie wieder im ersten Fenster des Konfigurationswerkzeugs, das Sie durch Drücken auf Finish verlassen. Zu guter Letzt willigen Sie ein, den RasPi neu zu starten.

Listing 5



$ cd /tmp
$ wget anleitung.joy-it.net/upload/joy-IT-Display-Driver-32b-overlay.dtb
# cp joy-IT-Display-Driver-32b-overlay.dtb /boot/overlays/joy-IT-Display-Driver-32b-overlay.dtbo

Doppeltes Lottchen

Das Joy-it-Display bietet die Möglichkeit, zweigleisig zu fahren: Das Bild lässt sich gleichzeitig auf dem TFT-Display und einem Desktop-Monitor ausgeben, vorausgesetzt, Letzterer hängt via HDMI am RasPi. Dazu ändern Sie in der Datei fbturbo.conf aus Listing 3 den Gerätenamen in /dev/fb0 und ergänzen die Konfiguration, indem Sie unter anderem die Auflösung des Desktop-Monitors angeben (Listing 6).

Listing 6



#/boot/config.txt
hdmi_ignore_edid=0xa5000080
hdmi_force_hotplug=1
hdmi_group=2
hdmi_mode=87
# Auflösung des Desktop-Monitors:
hdmi_cvt=1024 768 60 1 0 0 0
# 1024 768 -> Auflösung des Monitors
# 60 -> Bildwiederholfrequenz
# 1 -> Verhältnis 4:3 (3 -> 16:9)

Zusätzlich benötigen Sie das Programm Framebuffer-Copy [3] – Fedberry [4] erfordert dafür zusätzliche Pakete, die Sie dort mit dem Befehl aus Listing 7 installieren. Danach laden Sie die Quellen zu Framebuffer-Copy herunter [5] und kompilieren das Programm (Listing 8). Beklagt sich der Compiler darüber, er finde Dateien der VideoCore-Bibliothek [6] nicht, dann wurde diese Bibliothek nicht im Standardverzeichnis abgelegt. Glücklicherweise genügt es in diesem Fall, die Pfade in der Konfigurationsdatei von Cmake zu ändern, um Framebuffer-Copy erfolgreich zu kompilieren (Listing 9).
