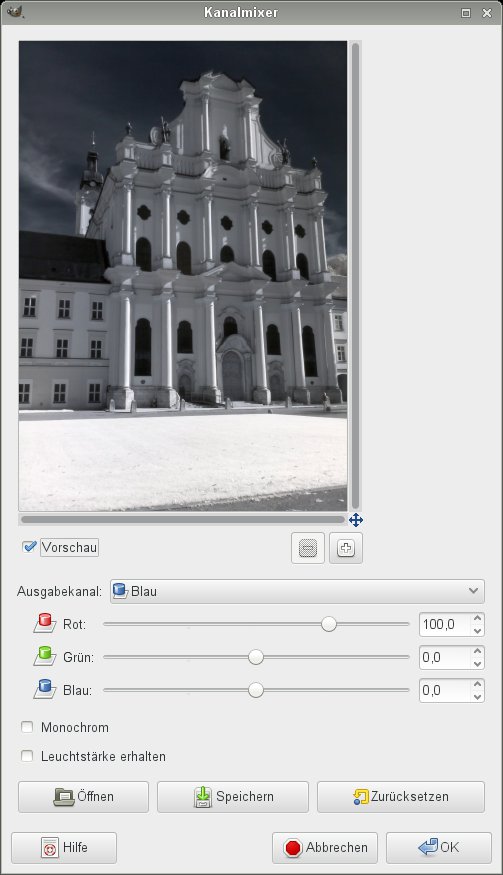

Abbildung 9: Kanaltausch im Kanalmixer: Um die Eigenheiten einer Infrarotaufnahme herauszuarbeiten, tauschen Sie den blauen mit dem roten Kanal.
Listing 5
# Channel Mixer Configuration File CHANNEL: BLUE PREVIEW: TRUE MONOCHROME: FALSE PRESERVE_LUMINOSITY: FALSE RED: 0.000 0.000 1.000 GREEN: 0.000 1.000 0.000 BLUE: 1.000 0.000 0.000 BLACK: 1.000 0.000 0.000
Den Abschluss bilden weitere Maßnahmen zur Bildverbesserung, beispielsweise das Erhöhen des Kontrasts oder das Nachschärfen. Bei Bedarf können Sie die Bilder auch als reine Schwarz-Weiß-Aufnahmen umsetzen: Über Farben | Entsättigen… entfernen Sie in Gimp einfach letzte Farbreste. Alternativ verleihen Sie dem Foto im Kanalmixer über andere Farbmischungen eine spezifische Stimmung.
Insgesamt liefert die Kamera, eine entsprechende Nachbearbeitung vorausgesetzt, überraschend ansprechende Bildergebnisse. Selbst mit hochwertigen IR-Kameras aufgenommene Fotos zeigen eine eher weiche Stimmung – die Defizite von Linse und Sensor des kleinen Kameramoduls spielen damit nur eine untergeordnete Rolle.
Fazit
Finden Sie mit der RasPi-Kamera Gefallen an der IR-Fotografie, dann können Sie eine vorhandene (Zweit-)Kamera umbauen lassen [10]. In Deutschland gibt es einige Dienstleister, die das teilweise sogar unter Erhalt der Herstellergarantie vornehmen.
Eine normale Selbstbaukamera kann weder bei den Funktionen noch bei der Bildqualität und den Kosten mit einfachen Kompaktkameras konkurrieren. Bei IR-Kameras sieht die Rechnung schon ganz anders aus: Hier kostet allein der Umbau einer herkömmlichen Kamera zwischen 300 und 500 Euro.
Der RasPi-Eigenbau bietet hier einen kostengünstigen Einstieg in diese Nische der Fotografie. Unabhängig davon machen zudem der Zusammenbau und die Möglichkeiten der individuellen Anpassung Spaß: Welche andere Kamera erlaubt sonst schon die volle Kontrolle über die Firmware?
Der Autor
Bernhard Bablok (mailto:[email protected]) arbeitet bei der Allianz Managed&Operations Services SE als SAP-HR Entwickler. Wenn er nicht Musik hört oder mit dem Rad respektive zu Fuß unterwegs ist, beschäftigt er sich mit Themen rund um Linux, Programmierung und – neuerdings – Kleincomputer.
Glossar
- Pixel
-
Als Pixel bezeichnet man nicht nur die Bildpunkte einer digitalen Rastergrafik, sondern auch die zum Erfassen eines Farbwerts nötigen Flächenelemente bei einem Bildsensor.
Infos
- NoIR-Kameramodul: http://www.raspberrypi.org/products/pi-noir-camera/
- Lichtspektrum: http://de.wikipedia.org/wiki/Lichtspektrum
- pi3g-Touchscreen: http://my.pi3g.com/en/quick-start/raspberry-pi-display-addon/
- RasPi-Touchscreens: Bernhard Bablok, “Fingerfertig”, RPG 05/2014, S. 30, http://www.raspberry-pi-geek.de/32792
- Raspbian-Image von pi3g: http://files.pi3g.com/display/140902-display1.8-web.zip
- Halbgroße SD-Karte: http://www.pi3g.com/product/pi-card-16-gb-c6-half-size-sd-card/
- Adafruit-Kamerasoftware: https://github.com/adafruit/adafruit-pi-cam/
- Adafruit-Anleitung: https://learn.adafruit.com/diy-wifi-raspberry-pi-touch-cam
- Details zum Kameramodul: http://elinux.org/Rpi_Camera_Module
- Infrarotfotografie: http://www.eye.de/irstart.shtml
