Spannungswähler
Mit einem LM66200-Breakout versorgen Sie eine Schaltung aus zwei Stromquellen.
Manchmal benötigt eine Schaltung mehrere Stromquellen – sei es, um eine unterbrechungsfreie Stromversorgung sicherzustellen, oder um mal eine interne und mal eine externe Quelle zu nutzen. Über jeweils eine Diode geführt, können Sie problemlos zwei Spannungsquellen anzapfen. Allerdings handeln Sie sich damit auch Nachteile ein, denn die Dioden erzeugen einen Spannungsabfall und beide Stromquellen sind parallel aktiv. Besser geht es mit dem LM66200-Chip von TI: Auf ihm sitzen zwei sogenannte ideale Dioden (intern sind es MOSFETs), und er wählt automatisch den Eingang mit der höheren Spannung.
WeAct Studio hat den LM66200 auf ein winziges Breakout gepackt (siehe Abbildung). Es führt zwei Spannungseingänge, einen Ausgang und die Status- sowie Enable-Pins heraus. Den einzigen Anlass zur Kritik bieten die gewählten Pufferkondensatoren: Sie ergeben aus Sicht des Autors nicht wirklich Sinn. Adafruit offeriert ebenfalls ein LM66200-Breakout. Anders als bei der Platine von WeAct Studio fehlen dort jedoch jegliche Kondensatoren und – was viel mehr wehtut – zwei Masse-Pins, was die Verkabelung unnötig aufwendig macht. Das beweist wieder einmal, dass Hersteller aus China nicht notwendigerweise schlechtere Ware liefern als bekannte Markenhersteller.
WeAct Studio ORing Module v1 LM66200 Dual Ideal Diode
Preis: 1 Euro
Bezugsquelle: Aliexpress
Batterieturbo

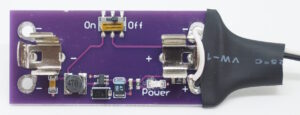

Das LilyPad Converter Module regelt die Spannung einer AAA-Batterie auf 5 Volt hoch.
Ebenfalls aus China kommt das LilyPad Converter Module, das...
[...]
