Listing 3
test.py
import time
import board
import busio
import adafruit_mpr121
from gpiozero import LED
i2c = busio.I2C(board.SCL, board.SDA)
mpr121 = adafruit_mpr121.MPR121(i2c)
led1 = LED(5)
led2 = LED(6)
while True:
if mpr121[0].value:
led2.off()
if mpr121[1].value:
led1.off()
if mpr121[2].value:
led1.on()
if mpr121[3].value:
led2.on()
Beim Starten des Testprogramms müssen Sie darauf achten, Python in der Version 3 zu verwenden, andernfalls erhalten Sie Fehlermeldungen. Sollte python --version eine ältere Version melden, rufen Sie mittels python3 test.py das Testskript gezielt mit der korrekten Python-Version auf. Auf Youtube finden Sie ein Video [5], das unser Bedienfeld in Aktion zeigt.
Gedruckte Platine
Für industriell gefertigte Platinen wird oft der Begriff “gedruckt” verwendet. Diese Bezeichnung führt allerdings etwas in die Irre – die Platinen werden nicht gedruckt, sondern geätzt. Allerdings ähneln die Schritte bei der Platinenherstellung denen zur Fertigung einer Druckplatte für den Offsetdruck. Vermutlich hat sich daher dieser Begriff eingebürgert.
Mit leitendem Filament und dem 3D-Drucker lassen sich nun tatsächlich einfache Platinen ausdrucken. Es gilt allerdings zu beachten, dass das leitende Material selbst einen nicht zu vernachlässigenden Widerstand besitzt. Daher kommt es beim Aufbau einer Schaltung eventuell zu unvorhergesehenen Nebenwirkungen. Abbildung 3 zeigt als Beispiel die Schaltung einer einfachen ODER-Verknüpfung.

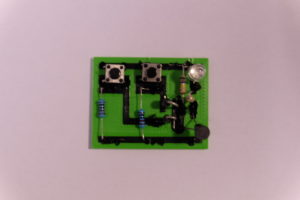

Abbildung 3: Eine einfache ODER-Verknüpfung auf einer 3D-gedruckten Platine.
Für die Platine erstellen Sie ein 3D-Modell und drucken es einfach aus. Dabei sollten Sie die leitenden Bereiche ruhig etwas großzügiger bemessen als bei einer klassischen Platine, um den Eigenwiderstand etwas zu verringern. Einige elektronische Schaltungen lassen sich auf diese Weise nicht ohne Weiteres aufbauen. Das 3D-Modell unserer Beispielschaltung finden Sie im Download-Bereich zu diesem Artikel.
Beim Slicen sollten Sie 100 Prozent Infill einstellen, um den Widerstand der Leiterbahnen so weit wie möglich zu reduzieren. Je nach Ausstattung können Sie mit einem Dual-Extruder arbeiten und so die Leiterbahnen und die Platine in einem Rutsch drucken, oder Sie drucken die Basisplatte und die Leiterbahnen getrennt aus und setzen sie dann zusammen.
Nach Ende des Ausdrucks verschmelzen Sie die elektronischen Bauteile auf der Platine mit dem Filament. Ein Lötkolben leistet hier gute Dienste. Die Temperatur sollten Sie dabei auf etwa 250 Grad regeln. Bei dieser Temperatur schmilzt das Filament recht schnell, verbrennt aber noch nicht. Um einen guten Kontakt zum leitenden Filament herzustellen, winkeln Sie die Beinchen der Bauteile am besten etwas ab. Das erleichtert das Einschmelzen, gibt dem Bauteil einen besseren Halt und verringert den Übergangswiderstand zum PLA.
Hier ist etwas Geduld gefragt: Im Test gelang es dem Autor bei den ersten Versuchen nicht sofort, die Bauteile mit dem Filament zu verschmelzen, ohne dabei die Basisplatine anzukokeln. Ein kurzes Youtube-Video [6] zeigt die gedruckte Schaltung in Aktion.
Es werde Licht
Das zweite Spezialfilament im Test enthält Partikel, die unter Schwarzlicht leuchten. Damit lassen sich tolle Effekte erzeugen, weil die eigentliche Lichtquelle nicht direkt sichtbar ist. So lässt sich in Clubs einige Aufmerksamkeit erregen, wenn man Teile der Kleidung aus diesem Material fertigt. Leuchtende Knöpfe sind zum Beispiel immer ein Hingucker.
Die in Abbildung 4 zu sehenden Frösche sind aus dem PLA-Filament Kristall Grün von 3dk.berlin [7] hergestellt. Das 3D-Modell des Froschs stammt aus dem Repertoire von Thingiverse [8]. Das Filament gibt es in verschiedenen Größen und Durchmessern. Es lässt sich problemlos ausdrucken und liefert recht gute Ergebnisse.

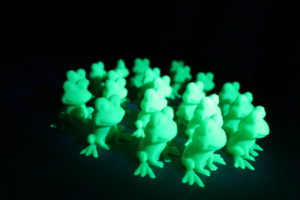

Abbildung 4: Eine Froscharmee in einem abgedunkelten Raum unter UV-Licht.
Üblicherweise hat man im heimischen Bastelkeller keine Schwarzlichtquelle herumliegen. Eine günstige Alternative wären Schwarzlicht- oder UV-LEDs. Letzten Endes ist Schwarzlicht nichts anderes als UV-A-Strahlung, allerdings mit so geringer Leistung, dass keine Gefahr eines Sonnenbrands besteht. Ein 50er-Pack dieser UV-LEDs kostet im Online-Handel etwa 8 Euro [9]. Die UV-Dioden arbeiten mit einer etwas höheren Vorwärtsspannung als normale LEDs. Die Spannung liegt zwischen 2,8 und 3,2 Volt – das sollten Sie beim Berechnen des Vorwiderstands beachten.
Fazit
Leitfähiges PLA ist sicher kein universeller Ersatz für geätzte Platinen, aber Tüftler bekommen damit die Möglichkeit, elektronische Bauteile wie LEDs direkt in die Drucke zu integrieren. Es eignet sich bestens für berührungsempfindliche Bedienfelder, die sich damit sogar wasserdicht erstellen lassen. Das zweite getestete Filament bietet viele Möglichkeiten, dekorative Gegenstände zu erschaffen. Von der gruseligen Halloween-Dekoration bis zu einem einzigartigen Outfit für den Club ist alles machbar. Der Autor hatte mit beiden Filamenten viel Spaß und wird sie auch weiterhin in Projekte einbauen. (cla)
