Fazit
Der erste Schritt auf dem Weg zum Funkmodem ist geschafft. Es gibt günstige SRD-Funkmodule, die sich vergleichsweise einfach an den Raspberry Pi anschließen und dort betreiben lassen. Abbildung 5 zeigt ein solches Funkmodul mit steckbarer Verdrahtung und einer für den Testbetrieb vollkommen ausreichenden selbst gestrickten, direkt auf die Modulplatine gelöteten Antennenkonfiguration.

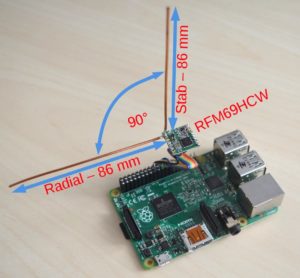

Abbildung 5: Das verwendete RFM69HCW-Modul mit einfachster Groundplane-Antenne (Stab und Radial der Länge Lambda/4 = 86 mm).
Die Übertragungstechnik hält die gültige Norm des europäischen SRD860-Funkbands ein, Sie dürfen sie in ganz Europa legal betreiben. Das Modul für den Linux-Kernel bildet diese Übertragungstechnik auf das Funkmodul ab. Übrigens lässt sich die vorgestellte Technik praktisch direkt ins äquivalente Funkband von 902 bis 928 MHz der beiden Amerikas übertragen, für die es ebenfalls eine Hardware-Variante des RFM69 gibt.
Unser SRD-Funkmodem legt das Fundament für eine Home-Automation-Anlage, bei der ein Raspberry Pi als Steuerzentrale mit Access Point dient. Als Sensoren und Aktoren kommen dann Kleinstmicrocontroller zum Einsatz.
Der nächste Artikel in dieser Serie erweitert das Funkmodem um ein Protokoll, das die QoS bezüglich effektiver Datenrate und Latenz auch dann einhält, wenn in direkter Umgebung eine Vielzahl an Funkzellen arbeitet. Halten sie sich alle an dieses Protokoll, lassen sich bis zu 35 solcher Nachbarzellen konfliktfrei betreiben.
Der Autor
Werner Hein beschäftigt sich seit 1994 hobbymäßig mit Linux und seit 1997 professionell mit der Entwicklung des Modems in Mobiltelefonen. Im Übrigen findet er, dass der Quellcode von Software in der Heimautomation offenliegen sollte.
Infos
- FSK-Transceiver-Modul RFM69HCW: http://www.hoperf.com/rf_transceiver/modules/RFM69HCW.html
- ETSI EN 300 220-1 (v2.4.1): http://www.etsi.org/deliver/etsi_en/300200_300299/30022001/02.04.01_60/en_30022001v020401p.pdf
- Frequenzplan der Bundesnetzagentur: http://www.bundesnetzagentur.de/DE/Sachgebiete/Telekommunikation/Unternehmen_Institutionen/Frequenzen/Grundlagen/Frequenzplan/frequenzplan-node.html
- FSK-Transceiver-Baustein SX1231: http://www.semtech.com/wireless-rf/rf-transceivers/sx1231/
- “Overview of Linux kernel SPI support”: https://www.kernel.org/doc/Documentation/spi/spi-summary
- Raspbian “Jessie”: https://www.raspberrypi.org/downloads/raspbian/
- Kernel-Modul rfm69gmsk : https://gitlab.com/dieheins/srd860radio
