Das Programm zeichnet nun mithilfe von SVG ein Bild einer LED auf den Bildschirm und lässt die LED analog zur realen LED beim Antippen aufleuchten. Abbildung 4 zeigt die Ausgabe des Programms und den Testaufbau. Zudem demonstriert ein kurzes Youtube-Video die Funktion [9].

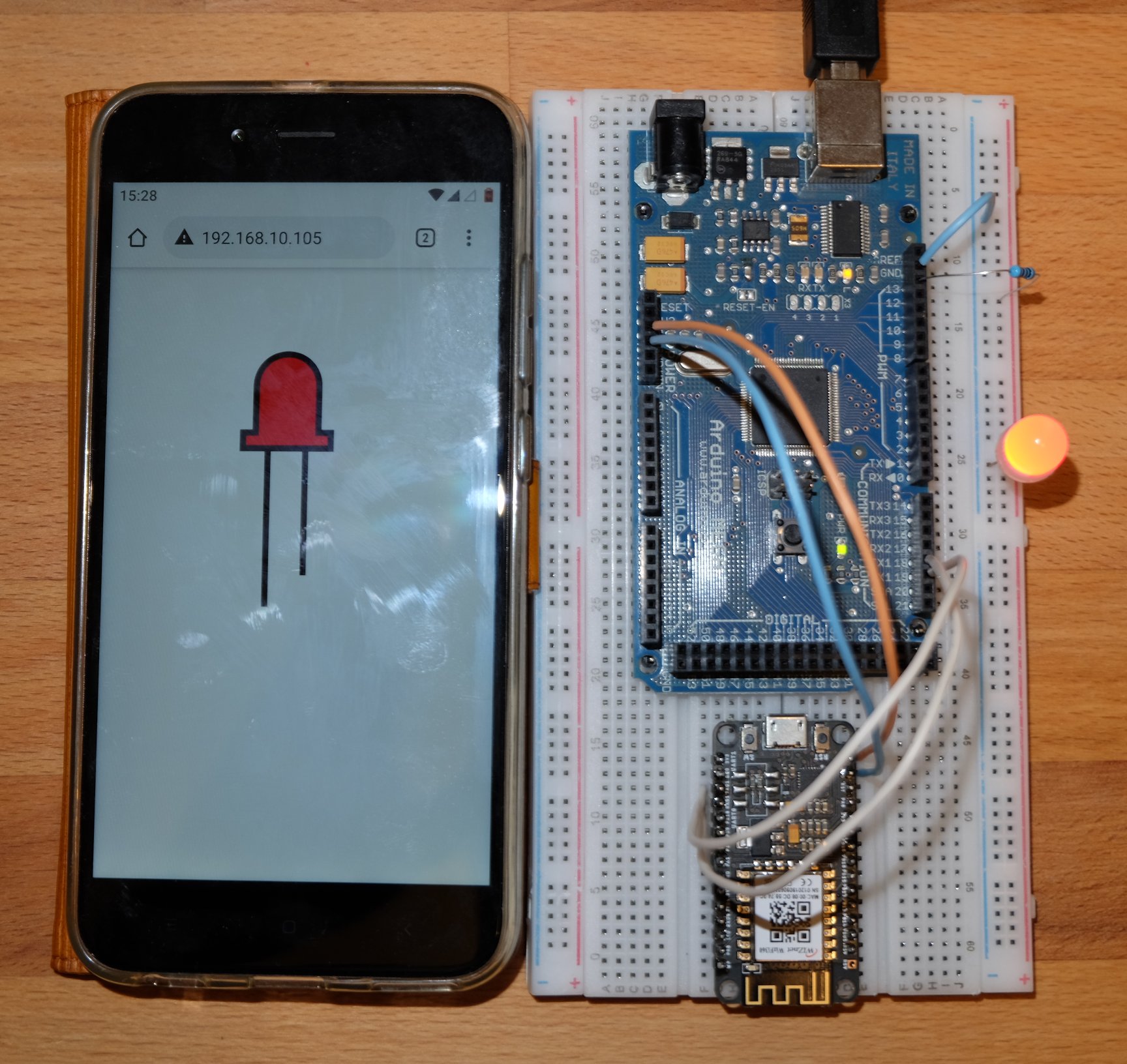

Abbildung 4: Der Testaufbau mit der Ausgabe des Programms.
Das komplette Testprogramm erzeugen Sie, indem Sie das Beispielprogramm mit einem Patch bearbeiten. Die dafür nötige Patch-Datei steht im Download-Bereich zu diesem Artikels bereit. Die Datei des Herstellers befindet sich im Verzeichnis ~/Arduino/libraries/WizFi360EVB-Arduino-master/examples/WebServer. Sie wenden den Patch an, indem Sie zuerst eine Kopie der Originaldatei erstellen und dann mit dem Kommando aus Listing 4 den Patch einspielen.
Listing 4
Patch einspielen
$ patch -p0 WebServer.ino < patch.diff
Fazit
Benötigen Sie bei einem Mikrocontroller-Projekt eine WiFi-Schnittstelle, können Sie bedenkenlos zum WizFi360 greifen. Das Modul lässt sich leicht integrieren und benötigt nicht viel Raum auf der Platine. Das optional erhältliche Testboard erleichtert zudem den Aufbau eines Prototyps. (cla)
