Transparente Architektur-Emulation mit Qemu

© pilart, 123RF

Eingebettet

Julian Pawlowski

Kompakte Systeme wie der Raspberry Pi bieten preisgünstige Hardware für unzählige Verwendungszwecke. Doch wie entwickelt und portiert man Software auf diese Plattformen? Hier kann Qemu weiterhelfen.

README

In Kombination mit dem binftm_misc-Mechanismus des Kernels ermöglicht Qemu, unter Linux auf dem PC Software für den Raspberry Pi zu entwickeln und angepasste Images für den Single-Board-Computer zu bauen. Eine hinreichend schnelle CPU vorausgesetzt, beschleunigt dies die Arbeit deutlich.

Die Entwicklung für System-on-a-Chip-Geräte wie den Raspberry Pi stellt eine größere Herausforderung dar, als man zunächst annehmen könnte. Diese Geräte sind in erster Linie darauf ausgerichtet, fertige Software auszuführen. Daher hat es sich bewährt, Betriebssystem-Images anzubieten, die der Anwender lediglich auf den Speicherchip oder das Speichermedium des Geräts kopiert. Im Falle des Raspberry Pi genügt es, ein 1-zu-1-Abbild auf eine SD-Speicherkarte zu schreiben (etwa mit dd), von der das Gerät bootet.

Doch wie erstellt man ein solches Image, das zusätzliche Dienste oder Frameworks anbieten soll, möglichst effizient? Es liegt nahe, auf dem Gerät selbst die notwendige Software zu installieren und zu kompilieren. Dabei könnte man alle Einstellungen vornehmen, bevor man das Image auf umgekehrtem Wege wieder von der SD-Karte in eine Datei schreibt, um diese weiterzuverteilen. Das Problem: Die beschriebene Prozedur dauert sehr lange, da die kleinen Geräte keine ausreichenden Ressourcen bieten, um darauf ernsthaft zu entwickeln. Auch geduldige Menschen spüren daher schon bald das Verlangen nach einer Lösung, die möglichst reproduzierbar und automatisiert solche Images generiert.

Draufsicht

Der logische erste Schritt besteht also darin, die eigene Perspektive auf den Prozess zu verändern und einen Schritt zurück zu tun. Um beim Raspberry Pi zu bleiben: Mithilfe von Skripten lässt sich etwa das von der Raspberry-Pi-Foundation bereitgestellte Raspbian-Image, das auf Debian basiert, direkt an die eigenen Bedürfnisse anpassen und weiterverteilen. Das spart nicht nur eine Menge Zeit, sondern lässt sich später auch automatisieren und mit einer Continuous-Integration-Umgebung kombinieren, etwa Jenkins CI [1].

Doch auf dem Weg dorthin liegen noch ein paar Stolpersteine. Der gewitzte Entwickler denkt natürlich sofort daran, das Image in eine Chroot-Umgebung einzubinden. So lässt sich darin agieren, als hätte man das System regulär gebootet. Allerdings macht die abweichende Prozessorarchitektur im konkreten Fall dabei einen Strich durch die Rechnung, denn die Intel-CPU kann die binären ARM-Programme nicht ausführen. Besteht also die einzige Lösung darin, einen Raspberry Pi als virtuelle Maschine zu betreiben, mit all den Nachteilen in Sachen Automatisierung, die das mit sich bringt? Nicht zwangsläufig!

Schnell mal emulieren

Ein Übersetzer muss her, der direkt zur Laufzeit einspringt. Qemu [2], der Quick Emulator, dürfte in Verbindung mit Linux’ Virtualisierungslösung KVM ein Begriff sein. Doch das Projekt weist noch deutlich mehr Facetten auf. Zusammen mit dem vom Kernel bereitgestellten binftm_misc-Mechanismus bietet die Qemu-User-Emulation die Möglichkeit, auch plattformfremden Binärcode auszuführen. Einzige Voraussetzung: Die Maschine selbst darf nicht als VM laufen, sonst wird es kompliziert – Stichwort: Nested Virtualization.

Unter Debian genügt für die Installation der für die Emulation per Qemu notwendigen Werkzeuge bereits eine einzige Zeile:

$ sudo apt-get install qemu binfmt-support qemu-user-static

Im nächsten Schritt starten Sie den Daemon binfmt-support und lassen sich anschließend mithilfe des Befehls

$ sudo update-binfmts --display

eine Liste aller unterstützten binären Formate anzeigen. Rufen Sie dabei ein Programm auf, das für eine andere Plattform kompiliert wurde, dann erkennt der Daemon das passende Binärformat automatisch und der zugehörige Qemu-CPU-Emulator führt die Datei aus. Er übersetzt dabei simultan die fremden Prozessorbefehle in Kommandos, die sich auf der Intel-Plattform ausführen lassen.

Das Ganze ist allerdings sehr rechenintensiv und lässt sich zudem auf mehrere CPU-Kerne verteilen. Deshalb spielt hier die Taktung der einzelnen CPU-Kerne eine entscheidende Rolle für die Performance. Ein 2-GHz-Kern liegt nur leicht über der Performance des ARM-Prozessors im Raspberry Pi selbst, die Vorteile dieser Methode liegen also eher in der Flexibilität.

Beeren pflücken

Um das Raspberry-Pi-Image an die eigenen Bedürfnisse anzupassen, mounten Sie es am besten mit einem kleinen Skript [3], das in diesem Beispiel aus der Portierung der quelloffenen Telefonanlage Gemeinschaft 5 [4] stammt:

# mnt-pi-img.sh 2013-02-09-wheezy-raspbian.img /mnt

Es berücksichtigt die zwei Partitionen, die das Image enthält: Eine FAT-Partition für den Bootbereich und eine Ext4-Systempartition. Zudem setzt es Loop-Mounts für /dev/pts, /sys sowie /proc und kopiert die Qemu-Emulatordatei an die richtige Stelle im Dateisystem, damit sie innerhalb der Chroot-Umgebung zur Verfügung steht. Sie sollten das Skript auch beim finalen Aushängen der Gerätedateien verwenden.

Mit dem Befehl sudo chroot /mnt wechseln Sie direkt in die Chroot-Umgebung. Hier nehmen Sie alle notwendigen Änderungen vor, zu denen unter anderem das Installieren und Deinstallieren von Paketen über apt-get, das Kompilieren von Software und das Anpassen der Konfiguration gehören (Abbildung 1). Es ist in der Tat fast so, als würde man tatsächlich auf einem Raspberry Pi arbeiten. Nur Dienste, die man starten muss, um sie zu konfigurieren (etwa MySQL), lassen sich in dieser Umgebung schwieriger handhaben. Läuft ein ähnlicher Netzwerkdienst mit gleichem Port bereits auf dem Hostsystem, lässt er sich nicht ein zweites Mal starten.

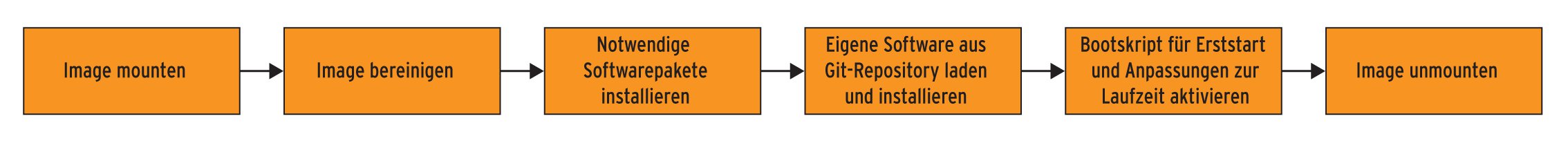

Abbildung 1: In mehreren Schritten erstellen Sie aus einem Debian-Image für ARM ein angepasstes Image für den Raspberry Pi.

Abbildung 1: In mehreren Schritten erstellen Sie aus einem Debian-Image für ARM ein angepasstes Image für den Raspberry Pi.

Das tatsächliche Laufzeitverhalten unterscheidet sich also, abhängig vom Anwendungsfall, von dem auf einem echten Gerät. Im Zweifel behilft sich der clevere Image-Bastler damit, die gewünschten Kommandos in einem Init-Skript zusammenzufassen, welches das System beim ersten Booten des Image abarbeitet und das sich dann selbst löscht.
