Luftfeuchte und Temperatur beeinflussen unser Wohlbefinden. Beide lassen sich mit kostengünstigen Sensoren wie dem DHT11 oder DHT22 ermitteln.
Beim Testaufbau greifen wir auf die bereits im fünften Teil [1] dieser Reihe verwendeten Komponenten zurück. Dabei kam der Arduino Nano mit der dazugehörigen IDE zum Einsatz. Sollten Sie Fragen zu dem Setup haben, werfen Sie bitte einen Blick in den genannten Beitrag. Der Aufbau für den vorliegenden Artikel unterscheidet sich lediglich bei einer Komponente: Der Sensor (Abbildung 1) ersetzt das I2C-Display. Der Schaltplan (Abbildung 2) ändert sich dadurch nur geringfügig. Das Display zeigt die vom Sensor gelieferten Messwerte.

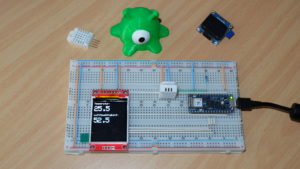

Abbildung 1: Im aktuellen Testaufbau tritt der Sensor an die Stelle des I2C-Displays.
Abbildung 2: Der Schaltplan für unseren Versuchsaufbau ist wenig kompliziert.
Ein interessanter Punkt am Testaufbau ist der Pullup-Widerstand an der Datenleitung des Sensors. Er ist nötig, weil der Sensor über einen Open-Kollektor-Ausgang verfügt. Das hat den enormen Vorteil, dass die Busspannung nicht der Betriebsspannung des Sensors entsprechen muss. Für unseren Aufbau spielt das keine Rolle, da wir den Sensor mit 3,3 Volt betreiben. Eine weiterer Grund, warum sich diese Art der Ausgänge oft findet, liegt in der Anpassbarkeit des Pullup-Widerstands an die Leitungslänge. So ist eine Datenübertragung bis zu einer Entfernung von 20 Meter möglich. Weder beim DHT11 [2] noch beim DHT22 [3] sind die Anschlüsse beschriftet, daher werden Sie sicher das Pinout auf Abbildung 3 gut gebrauchen können.
Abbildung 3: Das Pinout für den DHT11 und DHT22.
DHT-Sensoren
Der DHT11 und der DHT22 sind Temperatur- und Luftfeuchtigkeitssensoren, deren Werte Sie über eine serielle Schnittstelle auslesen. Genau genommen haben wir es hier...
[...]
